Ventilatori - Grafici secondo AMCA 210 e ISO 5801

Quanto sono importanti i grafici nel nostro lavoro? Direi fondamentali, tutte le misure che facciamo, che siano secondo AMCA 210 o secondo ISO 5801, devono essere divulgate e il modo migliore per visualizzare i risultati sono i grafici XY. Tutti noi abbiamo speso diverse ore a costruire grafici di confronto tra diverse prove o per i cataloghi dei nostri colleghi commerciali; cercando di rendere affascinanti dati che solo per pochi lo sono. Con il software di acquisizione AMCA-3 appena rilasciato, tutte le nostre gallerie forniscono un tool di costruzione grafica eccezionale, facile potente e condivisibile velocemente.

Sia che vogliate presentare i risultati di una prova sia che vogliate rappresentare i confronti fra molteplici prove, il nostro tool vi permetterà di fare tutto velocemente ed in modo efficace.

Non dovrete più correggere titoli o colori dei grafici, il tutto sarà semplice e corretto.

Il nostro software vi permetterà di fare i grafici di tutte le grandezze acquisite e di visualizzare tutti i coefficienti adimensionali più significativi.

Una breve lista dei grafici più utilizzati sia nel report della singola prova sia nel report di più prove di confronto.

1. Portata Vs Pressione Statica,
2. Portata Vs Pressione Totale,
3. Portata Vs Pressione Dinamica,
4. Portata Vs Efficienza Statica,
5. Portata Vs Efficienza Totale,
6. Portata Vs ErP Efficiency grade,
7. Portata Vs Rpm,
8. Portata Vs Potenza assorbita Elettrica Totale,
9. Portata Vs Potenza assorbita Elettrica della singola fase,
10. Portata Vs Coppia meccanica,
11. Portata Vs Corrente elettrica media,
12. Portata Vs Corrente elettrica della singola fase,
13. Portata Vs Tensione elettrica media,
14. Portata Vs Tensione elettrica fase-fase,
15. Portata Vs Fattore di potenza medio,
16. Portata Vs Fattore di potenza della singola fase,

Tutte le misure elettriche possono essere riferite sia al valore totale assorbito sia al valore efficace, utilizzando un filtro ad alta frequenza per eliminare tutte le componenti DC non efficaci al moto rotativo.

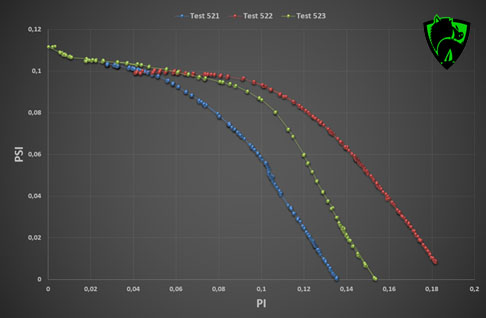

Inoltre, sono disponibili i grafici dei coefficienti adimensionali di portata (Pi) e pressione (Psi)

Pi = Q / (w * D^3)

Psi = P / (ro * ( w * D)^2)

dove:

Q = portata [m3/s]

w = velocità di rotazione = 2 * pi.greco() * rpm / 60

D = diametro caratteristico [m]

ro = densità [kg/m3]

P = Pressione [Pa]

noi consigliamo come diametro caratteristico l'uso del diametro della ventola nel caso di ventilatori assiali e il prodotto tra il diametro della ventola e l'altezza della pala nel caso di ventilatore centrifughi, ma questo è solo un consiglio pratico.
